INSTRUMENTS  E  F  I  S  du   F-100

PRIMARY FLIGHT DISPLAY


Il s'agit d'un écran LCD qui présente les informations suivantes :
- Attitude en assiette et en inclinaison, directeur de vol
- Vitesse indiquée, nombre de points de Mach et vitesse verticale
- Altitude QNH ou Standard, radioaltimètre, hauteur de décision et l'altitude minimum de descente ou altitude de décision
- Déviation du localizer, déviation du glide slope, les balises ILS (marker)
- Position des volets, le mode de vol (montée, descente, etc...), ainsi que les messages du FMS

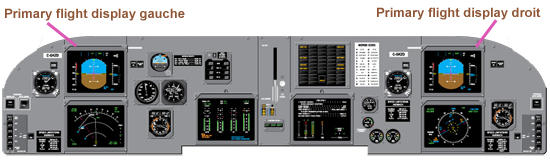

Position PFD

Présentation du PFD

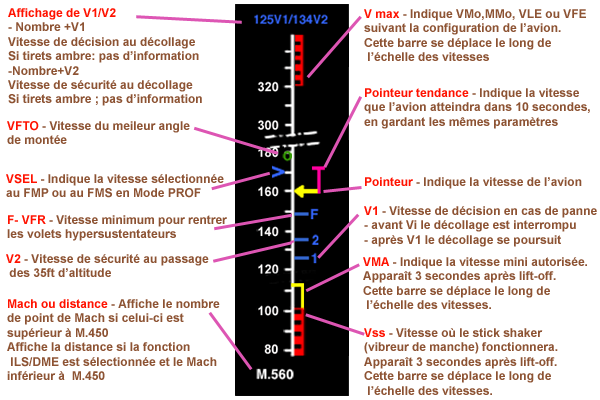

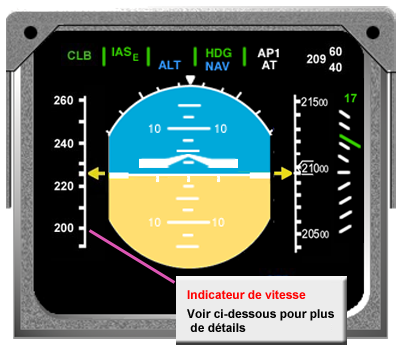

Présentation de la barre des vitesses

PFD barre des vitesses

Il est bien évident que toutes les informations ci-dessous ne sont pas constamment présentées, mais seulement suivant les différentes phases de vol.

PFD échelles des vitesses

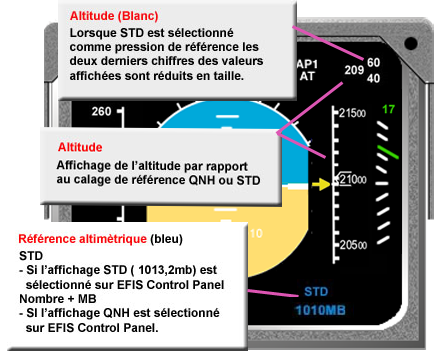

Présentation de l'affichage de l'altitude

PFD présentation de l'altitude

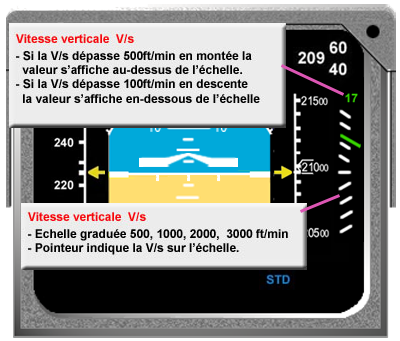

Présentation de l'affichage de la vitesse verticale

PFD présentation du vario

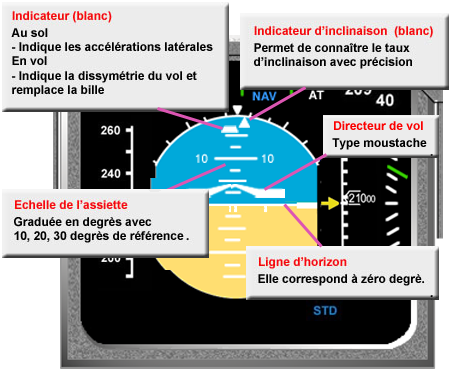

Présentation références de pilotage

PFD présentation de l'assiette

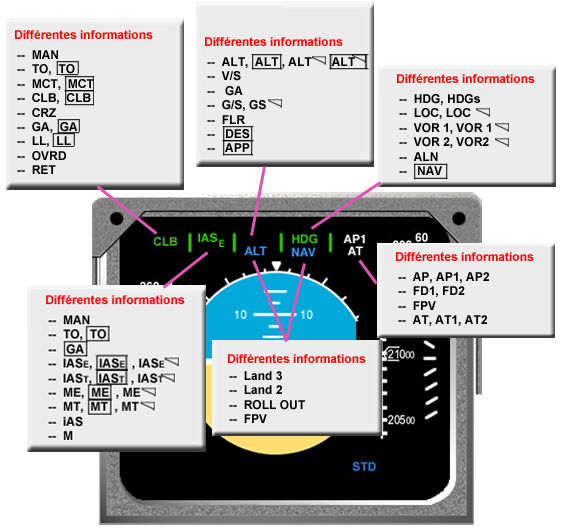

Différentes informations disponibles

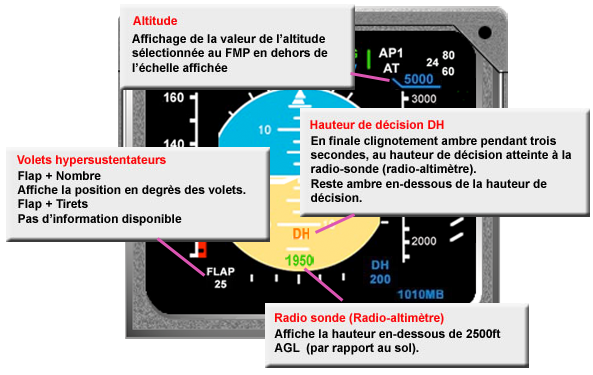

PFD présentation des différentes infos
PFD présentation des différentes infos

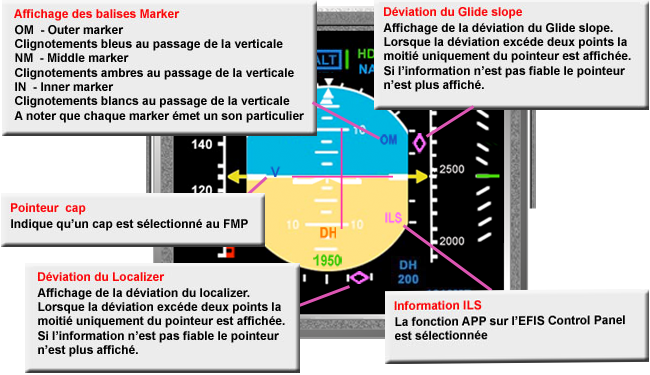

Présentation fonction ILS

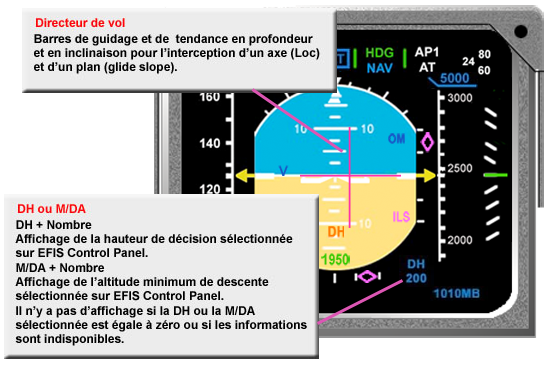

PFD présentation de DH et MDA
PFD présentation de lILS

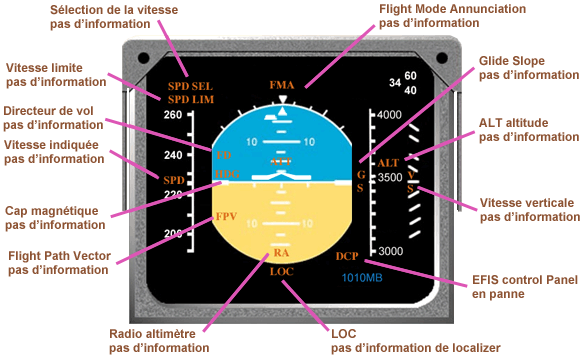

Toutes les alarmes sur PFD

Toutes les alarmes sur le PFD sont de couleur ambre

PFD toutes les alarmes
