INSTRUMENTS  E  F  I  S  du   F-100

MULTIFUNCTION DISPLAY SYSTEM


MFDS

Le MFDS est composé de deux écrans MFDU appelés Primary page et Secondary page.

Multifonction Display

Primary page affiche pour chaque réacteur :

- Le taux de poussée EPR
- La température turbine TGT
- Le nombre de tours du compresseur basse pression N1 en pourcentage
- Le nombre de tours du compresseur haute pression N2 en pourcentage
- Ainsi que les températures d'air statique SAT et d'air totale TAT

Secondary page affiche pour chaque réacteur :

- La pression d'huile
- La température d'huile
- La quantité d'huile
- Le taux de vibration
- La consommation de carburant (débit horaire), la consommation totale depuis la mise en route des réacteurs et la température du carburant.

En cas de panne d'un écran, il est possible par l'intermédiaire d'un bouton de basculer les informations du Primary sur le Secondary et vice-versa.

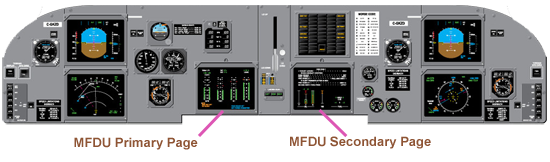

MFDU gauche et MFDU droit

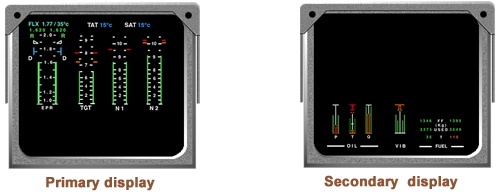

Reduc Primaryet Secondary Page

MFDU gauche Primary Page

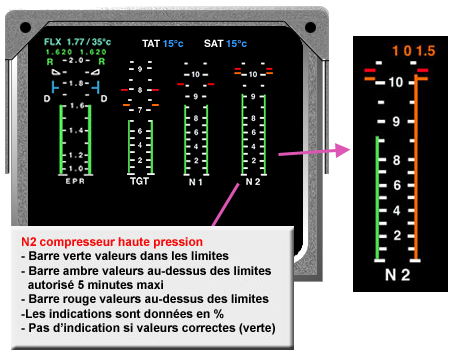

MFDU Primary N2

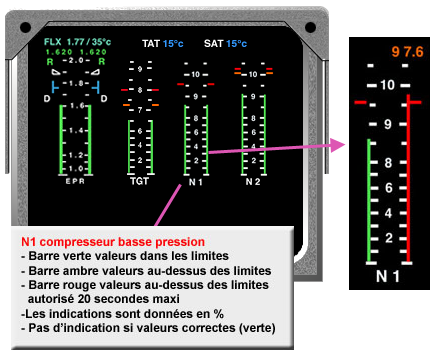

MFDU Primary N1

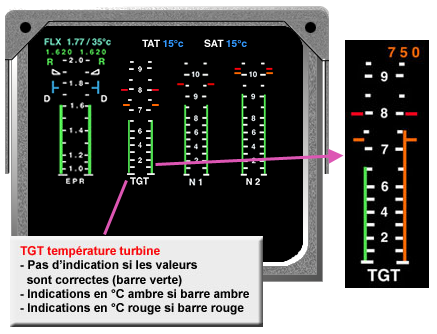

MFDU Primary TGT

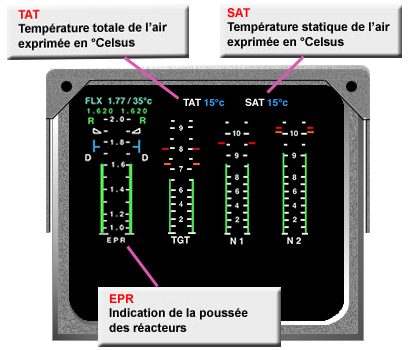

MFDU Primary SAT/TAT

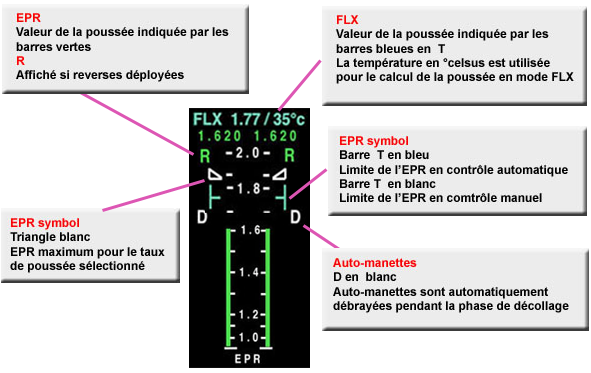

Détail de l'indication de poussée EPR

MFDU Primary EPR

MFDU gauche en panne

Dans le cas où les paramètres ne peuvent plus être affichés suite à une panne, la Primary Page se présente comme ci-dessous.

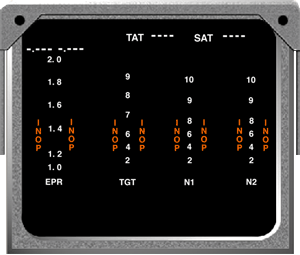

MFDU Primary Page Inoperant
Image Haut de page



MFDU droit Secondary Page

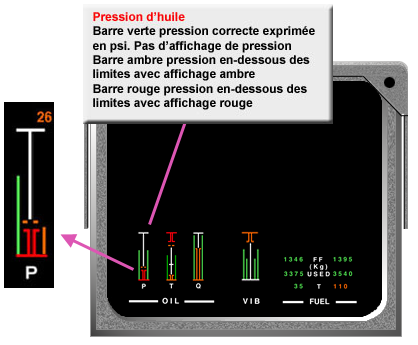

MFDU Sec Presion huile

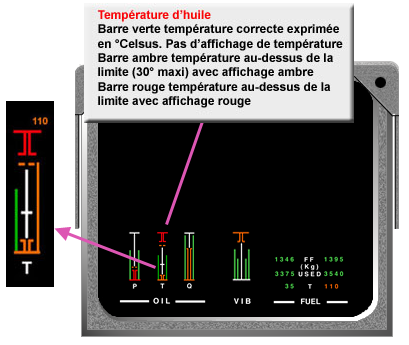

MFDU Sec Température huile

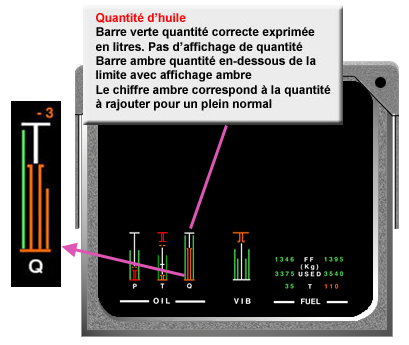

MFDU Sec quantité huile

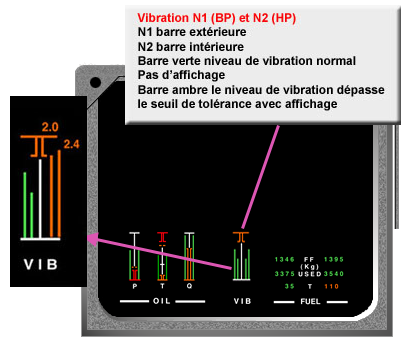

MFDU Sec vibration

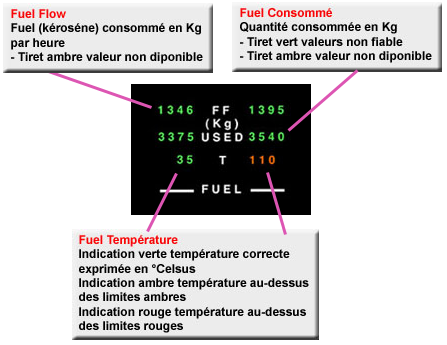

Détail du contrôle carburant

MFDU Secondary Page Fuel

MFDU droit en panne

Dans le cas où les paramètres ne peuvent plus être affichés suite à une panne, la Secondary Page se présente comme ci-dessous.

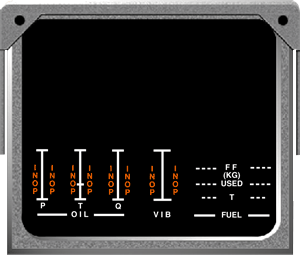

MFDU Secondary Page Inop

MFDU Messages

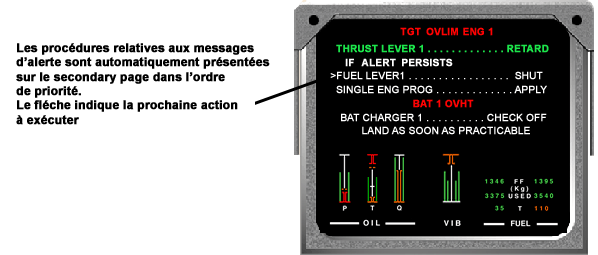

Les messages d'alerte sont affichés sur le MFDU gauche Primary, alors que les procédures à effectuer sont affichées sur le MFDU droit Secondary.

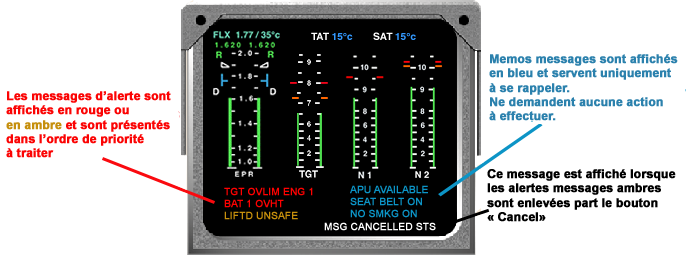

MFDU Primary Mess
MFDU Secondary Mess
