MÉTÉOROLOGIE

LES ÉMAGRAMMES


Introduction

Les modèles de prévisions numériques du temps résolvent l'ensemble des équations différentielles de la physique de l'atmosphère grâce à de très puissants ordinateurs (supercalculateurs). Ces supercalculateurs sont indispensables à la prévision numérique du temps, pour traiter les données d’observation, calculer l’évolution des paramètres météorologiques et effectuer les recherches nécessaires à l’amélioration des modèles numériques de prévision. Pour fournir les données initiales aux modèles numériques des radiosondages sont réalisés plusieurs fois par jour.

Radiosondage

Un radiosondage n'est autre qu'une mesure verticale de plusieurs paramètres (température, pression, vent, humidité) de la troposphère et la stratosphère. Cette mesure est réalisée par un ballon sonde qui enregistre ces données durant son ascension. Ces mesures permettent d'établir un profil vertical de l'atmosphère en un lieu donné.
Le dispositif est constitué d'un gros ballon de baudruche, gonflé à l'hélium, auquel est attelée une radiosonde. Le ballon est gonflé de manière à s'élever à une vitesse constante et connue dans l'atmosphère. La radiosonde contient les instruments de mesures de pression, température et humidité et envoie vers la station d'observation les données mesurées. La vitesse et la direction du vent se déduisent par calcul grâce au positionnement par GPS du ballon au cours de son ascension. Dans certains pays on utilise encore des théodolites optiques, le ballon est alors muni d'un grand réflecteur accroché dessous.
Ce lâché de ballon s'effectue deux fois par jour par les instituts de météorologie de chaque pays. Pour permettre une utilisation rationnelle par tous, ces radiosondages sont effectués en même temps à midi UTC (heure universelle) et à minuit UTC. Après environ 2 h à 2 h30 d'ascension, entre 20 et 30 kilomètres d'altitude, les ballons « éclatent » et les radiosondes redescendent alors sur terre, accrochés à un parachute à quelques dizaines de kilomètres, voire plus de leur point départ.
Aujourd'hui certaines stations sont équipées d'un dispositif de lâcher de ballons automatique. Le personnel se charge alors d'alimenter régulièrement le robot en ballons, sondes et hélium selon un protocole rigoureux. Source : Météo-France

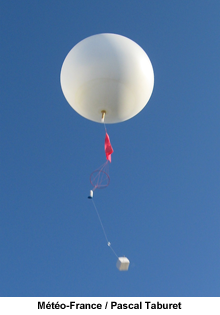

Ballon Radiosonde

Les mesures transmises par la radiosonde lors de son ascension sont assimilées en direct par les modèles numériques de prévision du temps.
Elles sont transcrites sur des diagrammes appelés émagrammes à l'usage des prévisionnistes

Les émagrammes

Un émagramme n'est rien de plus qu'un graphique montrant l'état de l'atmosphère pour un lieu donné et à différents niveaux. En fait, il montre la température et l'humidité de l'atmosphère à différentes altitudes pour déterminer sa stabilité ou son niveau d'instabilité.

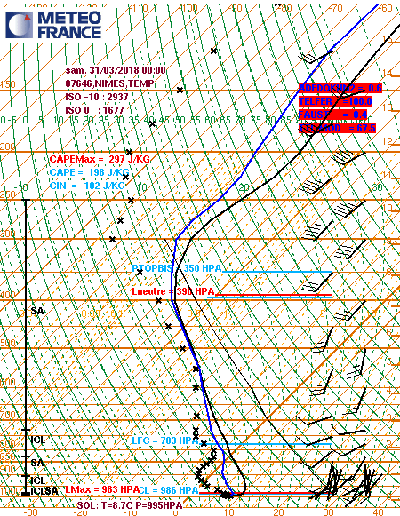

Ci-dessous résultat du sondage effectué le 31/03/2018 à Nîmes par Météo-France

Emagramme Nimes

Suivant les pays, ces diagrammes sont légèrement différents. Dans le monde anglo-saxon, on utilise les téphigrammes, mais aussi les diagrammes «skew-T» où la température est donnée sur des lignes inclinées verticales et non verticales ; en France, on utilise un émagramme 761, ou émagamme à 45°. Le principe de construction est le même dans les deux cas, ce n’est que l’aspect qui change légèrement.

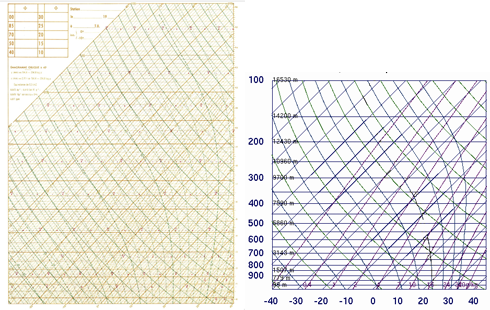

Ci-dessous à gauche l'émagramme 761, à droite le diagramme «skew-T»

Différents Emagrammes

Étude d'un émagramme

Pour une meilleure lisibilité, nous n'utiliserons que des portions d'émagramme.

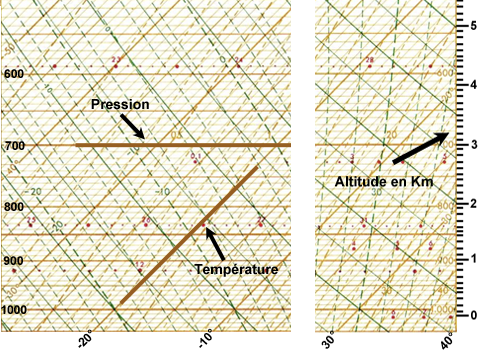

Partie gauche
En abscisse : pour que la courbe d'état (voir ci-dessous) soit sensiblement verticale, la température est représentée par des lignes isothermes (marron) inclinées à 45° vers la droite elle est exprimée en °C ou °F.
En ordonnée : la pression atmosphérique exprimée en millibars (mb) ou en hectopascals (hPa) est représentée par des lignes horizontales isobares (marron).
Partie droite
En ordonnée : l'altitude est elle aussi représentée sur l'émagramme. Elle s'exprime en kilomètres ou en pieds.

Emagramme Pression temperature

Les courbes

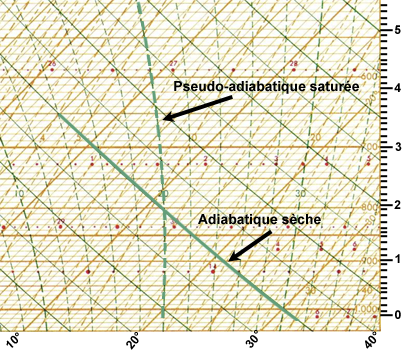

Adiabatiques sèches
Elles sont représentées sur un émagramme par des courbes continues (en vert sur le graphique ci-dessous), inclinées vers la gauche et creusées. Une particule d'air sèche (ne contenant pas d'eau sous forme liquide) qui s'élève en altitude voit sa température suivre la courbe sur laquelle elle est positionnée au départ. Ce gradient de température vaut à peu près 1° C/100 m ou 3° C/1 000 ft du sol à la tropopause.
Pseudo-adiabatiques saturées
Elles sont représentées sur un émagramme par des courbes discontinues (en vert sur le graphique ci-dessous) qui sont souvent plus pentues que les adiabatiques sèches. Une particule d'air qui s'élève en altitude avec condensation voit sa température suivre la courbe sur laquelle elle est positionnée au point où apparaît la condensation de la vapeur d'eau. Sa température diminue à un taux de 5° C/1 000 m ou 1,5° C/1 000 ft. En fait ce gradient est plutôt entre 1° C/1000 m et 8° C/1 000 m car sa valeur varie avec l'altitude et la température ambiante.
La différence entre les deux courbes est due au fait que le processus de condensation dégage de la chaleur : pour évaporer l'eau, il faut beaucoup d'énergie à l'air ambiant ; lorsque la vapeur d'eau se condense en eau, elle renvoie l'énergie stockée dans l'air ambiant.

Emagramme adibatique

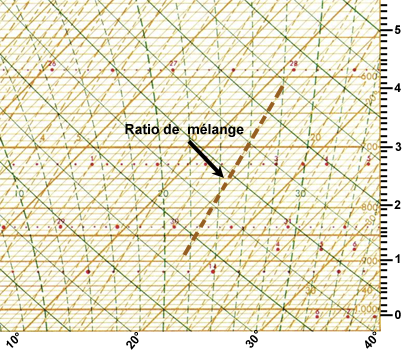

Courbe du ratio de mélange
Pour représenter l'évolution dynamique de l'humidité d'une masse d'air dans un mouvement vertical, des courbes de rapport de mélange sont ajoutées sous la forme de lignes orange pointillées (voir graphique ci-dessous). Le rapport de mélange est la quantité de vapeur d'eau contenue dans l'air. Il est mesuré en grammes d'eau par kilogramme d'air sec et sa pente est de 2° C/1 000 m.
Par exemple si l'humidité d'une bulle d'air au sol est de 10° C (température du point de rosée), alors à une altitude de 1 000 m, elle sera : 10° C - 2° C = 8° C.
Si l'on connaît la température et le point de rosée initiaux, les courbes du rapport de mélange peuvent être utilisées pour déterminer l'altitude à laquelle se produit la condensation, c'est-à-dire les bases des nuages.

Emagramme ration mélange

Lignes isothermes
Contrairement à un graphique conventionnel, nous avons vu ci-dessus que les lignes isothermes, s'inclinent de 45° vers la droite. La raison en est que dans un graphique à axe orthogonal (axe X horizontal et axe Y vertical) les courbes définissant le profil de l'atmosphère seraient trop inclinées vers la gauche rendant l'évaluation et le tracé du niveau de condensation un peu compliqué. Ainsi, l'inclinaison de 45°confère le profil et facilite l'analyse.
Ci-dessous le Point 1 se trouve à l'intersection de l'isotherme -4 °C et de l'isobare 750 hPa.

Emagramme point un

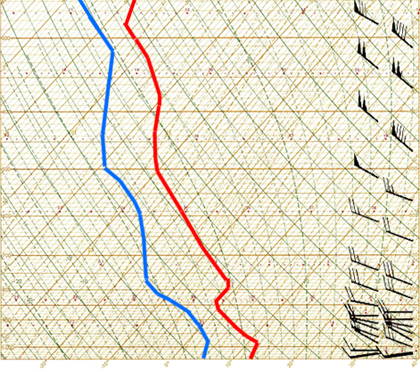

Courbe d'état
Pendant son ascension la radiosonde envoie les données de pression et de température. En reportant l'ensemble de ces points de température en fonction de la pression on obtient une courbe. C'est la courbe d'état représentée en rouge ci-dessous.
Courbe de température du point de condensation
Appelée également courbe du point de rosée ou du thermomètre mouillé en bleu ci-dessous. C'est la température à laquelle on devrait refroidir à pression constante la masse d'air pour qu'il y ait condensation. Plus l'air est sec, plus cette température est basse.   Température du point de rosée.

Les vents
Ils sont représentés sur la partie droite de l'émagramme en direction et en l'intensité.   Voir les vents.

Emagramme Tempe/pression

Normalement, la température diminue avec l'augmentation de l'altitude et la diminution moyenne de la température est mesurée par le gradient moyen de température en ° C par 100 m ou ° C par 1 000 ft. Cependant dans l'atmosphère il y a des couches où la température augmente ou reste constant. Ces couches sont respectivement appelées couche d'inversion et couche isotherme.   Différents types d'inversions de température.

Stabilité et instabilité d'une masse d'air

L'état de stabilité ou d'instabilité d'une particule d'air dépend de la température de cette particule par rapport à la température de l'air environnant. Des mouvements verticaux peuvent donc apparaître au sein même d’une masse d’air.
- si ces mouvements sont rapidement amortis : la masse d’air est dite stable ;
- si ces mouvements sont amplifiés : la masse d‘air est dite instable.

Stabilité d'une masse d'air

Lorsqu’une particule d’air humide monte sous l’effet d’une poussée quelconque, sa température décroît selon le gradient adiabatique. Elle se retrouve alors plus froide que l’air ambiant, sa masse volumique devient supérieure à l’air environnant et la particule d’air redescend. Même chose pour une particule d’air qui descend, elle se retrouve plus chaude, sa masse volumique devient inférieure et la particule d’air à tendance à remonter. L’atmosphère est alors stable, et ces mouvements de convection restent d’ampleur très modeste.

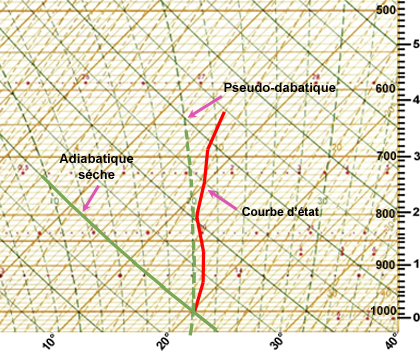

Stabilité absolue

Emag stablite absolue Quand la courbe d’état de l’atmosphère est située à droite de la pseudo-adiabatque (adiabatique humide), l'atmosphère est en stabilité absolue.

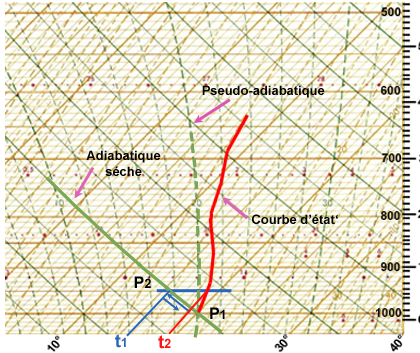

Stabilité d'une particule d'air non saturé

Emag stabilite seche Une particule d’air sec P1 de la courbe d'état (rouge) s'élève sous une impulsion verticale quelconque jusqu'au point P2. Cette parcelle s'élève selon l’adiabatique sèche, mais sa température t2 est plus froide que l’air ambiant t2, elle redescend donc à son point d'origine. L'air est dit stable.

Instabilité d'une masse d'air

Lorsqu’une particule d’air humide s’échauffe au contact du sol, sa masse volumique diminue et elle s’élève. Elle subit alors une détente adiabatique et se refroidit. Mais si sa température reste supérieure à celle de l’air ambiant, sa masse volumique reste inférieure à celle de l’air environnant et elle continue sa montée. À l’inverse, une particule qui descend est plus froide que l’air avoisinant et continue à descendre.

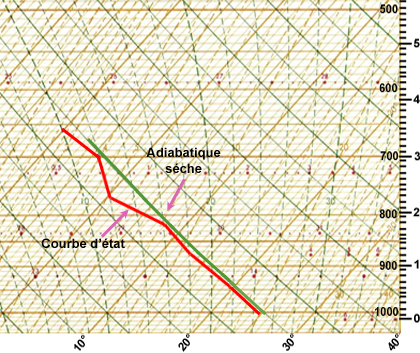

Instabilité absolue

Emag instablite absolue Quand la courbe d’état de l’atmosphère est située à gauche de l’adiabatique sèche, l'atmosphère est en instabilité absolue.

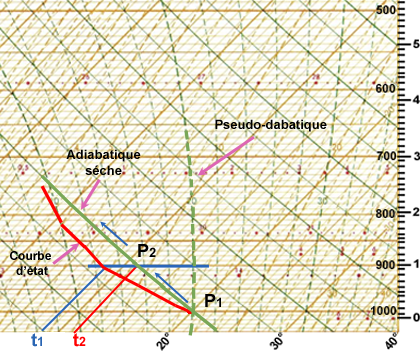

Instabilité d'une particaule d'air non saturé

Emag instabliteseche Prenons une particule d’air "sec" P1 à l'altitude de 150 m (1000 hPa) de la courbe d'état (rouge), en recevant une petite impulsion verticale elle s'élève en suivant l'adiabatique sèche jusqu'au point P2. Mais sa température t2 étant plus chaude que celle du milieu environnant t1, elle continue à monter. L'air est dit en instabilité absolue. Ce genre de situation se rencontre que près du sol, lors des forts ensoleillements de milieu de journée.

Instabilité conditionnelle

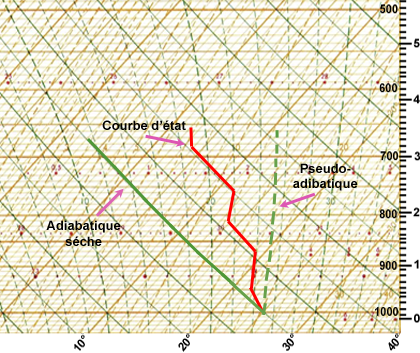

Lorsque dans une couche d'atmosphère donnée, la courbe d'état se situe entre l'adiabique et la pseudo-adibatique la tranche d'atmosphère est en instabilité conditionnelle.

Emag instablite condition Si la particule d’air est saturée, elle suivra la courbe de la pseudo-adiabatique et la parcelle d'air sera instable.
Si la particule d’air est sèche, elle suivra la courbe de l'adiabatique et la parcelle d'air sera stable.
L'instabilité n'apparaît que si l'air se sature pendant son ascension. Donc les conditions de « stabilité-instabilité » de l’atmosphère, dépendront principalement de la position de la courbe d’état par rapport aux courbes adiabatiques.

Équilibre indifférent
A partir de sa position d'équilibre si une particule d'air est déplacée vers le haut ou vers le bas et qu'elle se trouve à la même température que l'air ambiant, elle va rester à sa nouvelle position.

Résumé

- le degré de stabilité d’une masse d’air dépend du rapport entre le gradient vertical thermique et le gradient adiabatique ;
- toute augmentation du gradient vertical thermique d’une masse d’air que ce soit réchauffement par la base, ou refroidissement par le sommet tend à rendre cette masse d’air instable ;
- toute réduction du gradient vertical thermique d’une masse d’air que ce soit refroidissement par la base, ou réchauffement par le sommet tend à rendre cette masse d’air stable ;
- si la température croît avec l’altitude, le gradient vertical thermique est inversé et la stabilité est totale. Différents types d'inversions de température.

Détermination de la base et du sommet des ascendances

En recevant la chaleur du sol certaines particules atmosphériques s'échauffent et deviennent moins denses que l'air ambiant et s'élèvent selon la poussée d'Archimède, jusqu'à ce que leur température devienne égale à celle de l'air environnant.
Un émagramme pourra permettre de déterminer :
- l'heure de déclenchement des mouvements convectifs ;
- la base et le sommet des nuages (strato-cumulus, cumulus, cumulonimbus, etc.);
- le sommet des ascendances en thermiques purs (différence entre point de rosée et température est trop importante aucun nuage ne se formera).

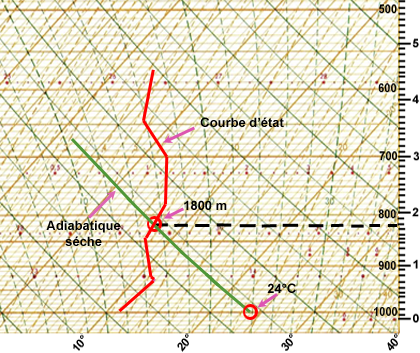

Prévision des ascendances en air sec (non saturé)
La particule d'air non saturé suivra l'adiabatique "sèche" jusqu'au point de croisement avec la courbe d'état. Ce type d'ascendance est appelée par les vélivoles thermique pur.

Emag thermique pur Température prévue 24 °C à 14 heures.
Pas de condensation "air sec".
Le point de rencontre entre l'adiabatique et la courbe d'état donnera le sommet de l'ascendance.
Soit 1800 mètres.

Rappel

Le point de rosée est la température à partir de laquelle commence la condensation c'est-à-dire où l'humidité relative serait égale à 100 % si l'air était refroidi. Même si le point de rosée est exprimé en température, il est en corrélation avec la quantité de vapeur d'eau dans l'air et ne dépend donc pas de la température ambiante. La température du point de rosée est toujours inférieure ou égale à la température réelle. Le point de rosée de l'air ascendant se modifie en suivant la courbe du rapport de mélange constant. Ces courbes appelées iso-rw sont tracées sur les émagrammes en lignes tiretées bistres.

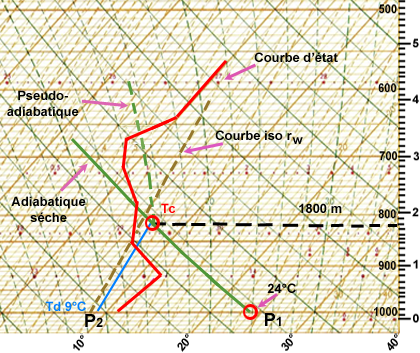

Prévision de la base des cumulus
Dans l'exemple ci-dessous la pression au sol est de 1000 hPa et l'altitude 150 m. Le sondage prévoit une température au sol de 24 °C à 14 heures et la température du point de rosée à 9 °C soit un rapport de mélange de 7,2 g/Kg. L'atmosphère est instable au moins jusqu'à 3500 m d'altitude. On suppose que le rapport de mélange ne varie pas au cours de l'ascension de la bulle, c'est-à-dire que la bulle d'air n'échange pas d'eau avec l'air environnant.

Emag base des cumulus - En P1 température 24 °C.
- En P2 point de rosée 9 °C
- En quittant le sol en P1 la température de la particule d'air se refroidit en suivant l'adiabatique sèche (ligne verte continue).
- La température du point de rosée suit la ligne iso-rw (ligne bleue).
- Le point de condensation Tc est l'altitude de la base des cumulus 1800 m et correspond à l’intersection de la ligne iso-rw et de l’adiabatique sèche passant par P1 .

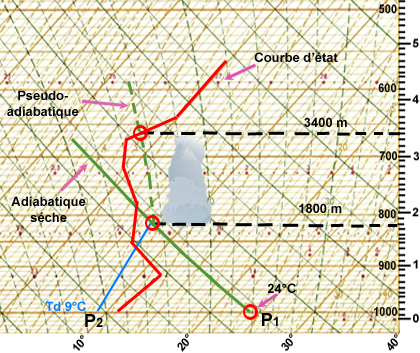

Prévision du sommet des cumulus
Arrivée à Tc la particule d'air est saturée et sa température se refroidira en suivant la pseudo-adiabatique (adiabatique saturée ou humide).

Emag sommet des cumulus - À partir de Tc la particule d'air suit la pseudo-adiabatique.
- Au croisement avec la courbe d'état la particule d'air s'arrête de monter, c'est le sommet des cumulus. Sur le graphique 3400 m.
- Lors de son ascension si la particule d'air ne rencontre pas la courbe d'état, elle atteindra la tropopause, et les cumulus se transformeront en cumulonimbus.
