NAVIGATION DISPLAY


Il s'agit d'un écran LCD qui présente les informations suivantes :

- Cap, trajectoire, sélection de route, déviation par rapport à la route initiale.
- Vitesse sol et vitesse propre (VV), direction et force du vent.
- Carte du plan de vol principal et secondaire, et les informations du FMS.
- Interception du point de descente en mode altitude sélectionnée.
- Radar météorologique.

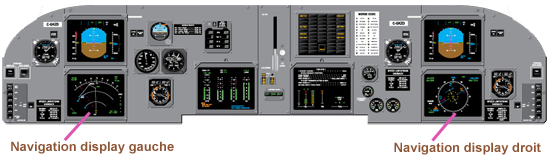

Nav Display Plan

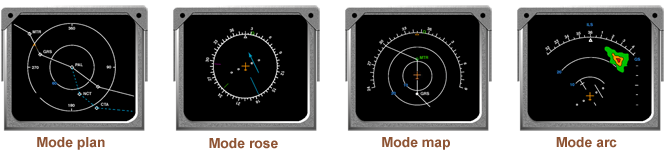

Le ND peut s'afficher en 4 modes différents

Nav Display reduction

ND  -   Mode Plan

En mode Plan, c'est la silhouette de l'avion qui se déplace sur l'écran.
Ce mode est rarement utilisé en vol, il sert surtout au sol à contrôler les informations du plan de vol rentrées dans le FMS.

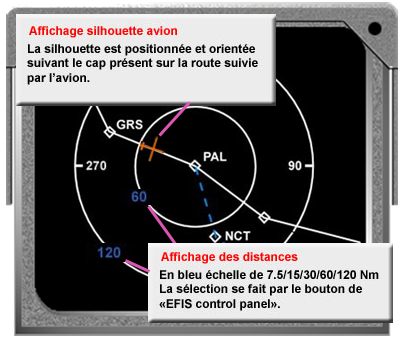

Nav Display Plan silhouette
Nav Display Plan silhouette

ND  -   Mode Rose

En mode Rose, l'affichage des ADF1 et ADF2 est disponible, mais les trajectoires (routes, attentes, procédures) ne sont pas affichées.

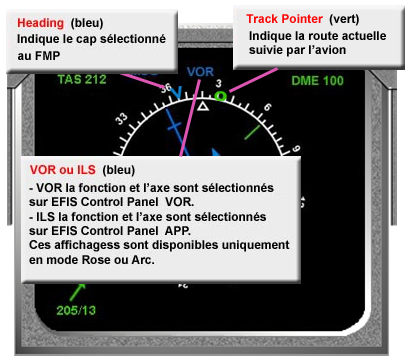

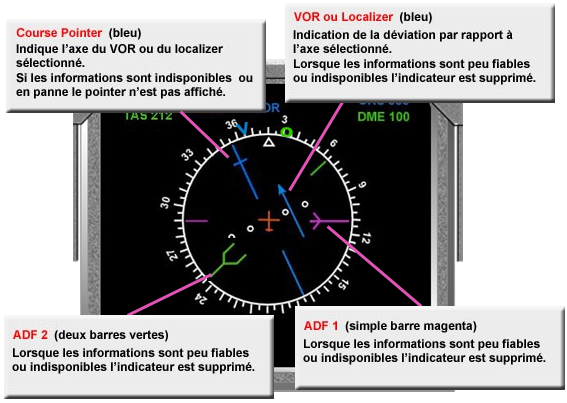

Nav Display Rose ADF VOR
Nav Display Rose VOR

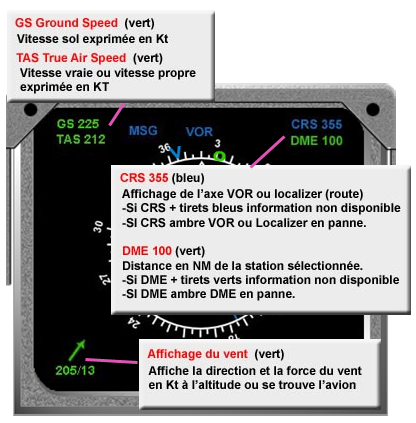

Nav Display Rose CRS GS

Les alarmes en Mode Rose

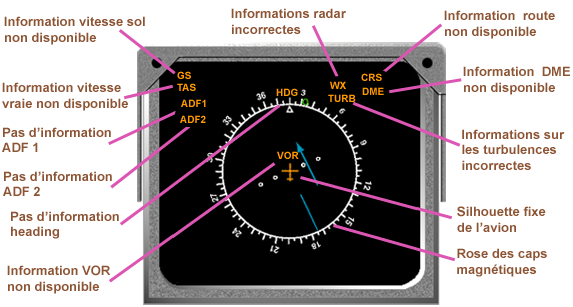

Nav Display Rose alarmes
