INSTRUMENTS  E  F  I  S  du   CESSNA 172

SYSTEME CESSNA NAVIII

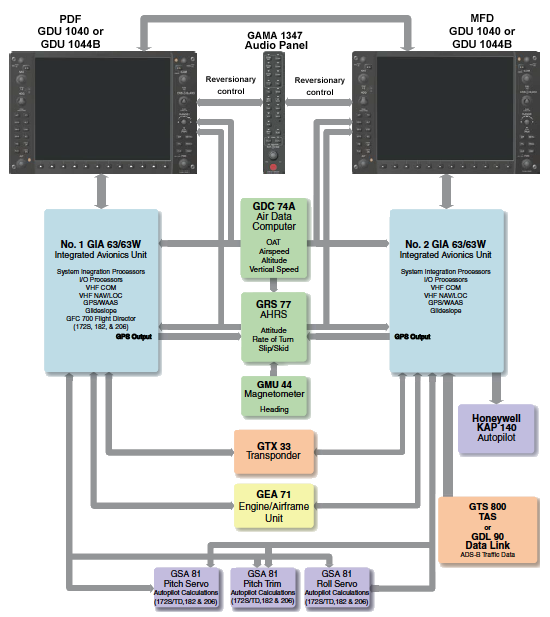

Présentation du système basique


Systéme basic

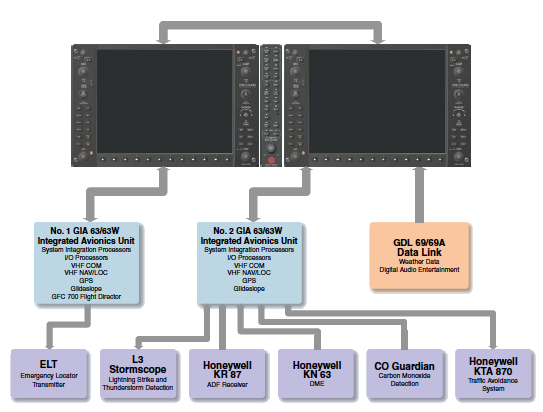

Équipements en options

Options Systéme

Mode normal en opération

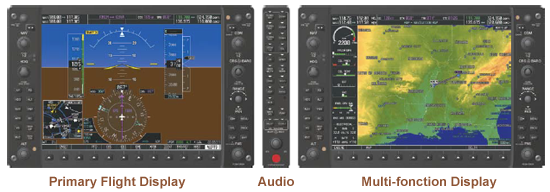

En mode de fonctionnement normal le PFD affiche les informations de vol (attitude, position, vitesse, altitude, vitesse verticale etc...), en remplacement des instruments de vol traditionnels.
Le MFD affiche normalement sur sa partie droite une carte mobile en couleur avec des informations de navigation, tandis que la partie gauche du MFD est dédiée aux systèmes d'indication et de surveillance du moteur. Les deux écrans offrent un contrôle pour les communications et la sélection de fréquence NAV.

Normal mode

En cas de panne ou de changement de pilote (pilote principal à droite) il est possible de permuter les deux instruments qui sont parfaitement identiques avec les mêmes boutons aux mêmes emplacements.

Définition des différents boutons

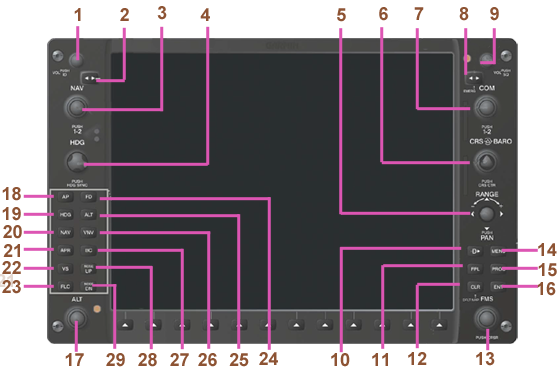

Ecran boutons


1 NAV VOL/ID Knob - Contrôle le niveau audio des NAV. Appuyez sur le bouton pour écouter l'indicatif de la balise en Morse. Le niveau de volume est affiché en pourcentage.
2 NAV Frequency Transfer Key - Transfert du mode veille et mode ON.
3 Dual NAV Knob - Bouton double - MHz (gros bouton) et kHz (petit bouton).
4 Heading Knob - Tournez pour sélectionner manuellement un cap sur le HSI. Lorsqu'il est pressé, il synchronise le curseur et le compas
5 Joystick - En le tournant, il modifie l'échelle de la carte et active le pointeur de la carte lorsqu'il est pressé.
6 CRS/BARO Knob - Le gros bouton affiche la pression barométrique d'altimètre et le petit bouton régle la route
7 Dual COM Knob - Affiche les fréquences de réserve COM MHz (gros bouton) et kHz (petit bouton).
8 COM Frequency Transfer Key - Transfert de fréquences de COM. En pressant le bouton pendant deux secondes on passe automatiquement sur la fréquence de secours (121,5 mégahertz).
9 COM VOL/SQ Knob - Réglage du volume audio des COM
10 Direct-to Key - Permet à l'utilisateur d'entrer un waypoint de destination et d'établir une route directe.
11 FPL Key - Affiche la page du plan de vol actif, ou donne accès aux plans de vol stockés dans la base de données.
12 CLR Key (DFLT MAP) - Efface une information, annule une entrée, ou supprime la page des menus.
13 Dual FMS Knob - Pressez pour tourner le curseur de sélection "ON/OFF".
14 MENU Key - Affiche une liste contextuelle des options. Cette liste permet à l'utilisateur d'accéder à des fonctionnalités supplémentaires.
15 PROC Key - Sélectionne les approches, les départs et les arrivées en provenance du plan de vol. Si le plan de vol utilisé est disponible dans les données, les procédures de départ et/ou d'arrivée sont automatiquement proposées.
16 ENT Key - Accepte une option de menu ou une saisie de données. Elle est également employée pour confirmer des sélections et des entrées.
17 Dual ALT Knob - Affiche l'altitude sélectionnée dans la "boîte" située au-dessus de l'altimètre.
18 AP Key - Engage et désengage le pilote automatique et le directeur de vol.
19 HDG Key - Sélectionne et désélectionne le mode cap sélecté
20 NAV Key - Sélectionne et désélectionne le mode navigation
21 APR Key - Sélectionne et désélectionne le mode approche
22 VS Key - Sélectionne et désélectionne le mode vitesse verticale
23 FLC Key - Sélectionne et désélectionne le changement de niveau de vol
24 FD Key - Active et désactive le directeur de vol
25 ALT Key - Sélectionne et désélectionne le mode maintien d'altitude.
26 VNV Key - Sélectionne et désélectionne le mode vertical.
27 BC Key - Sélectionne et désélectionne le mode route (course).
28/29 NOSE UP/NOSE DN Keys - Contrôle le maintien d'altitude et le changement du niveau de vol.
