INSTRUMENTS  E  F  I  S  du   CESSNA 172

CONTRÔLE ET SURVEILLANCE MOTEUR



EIS- Engine Indication System

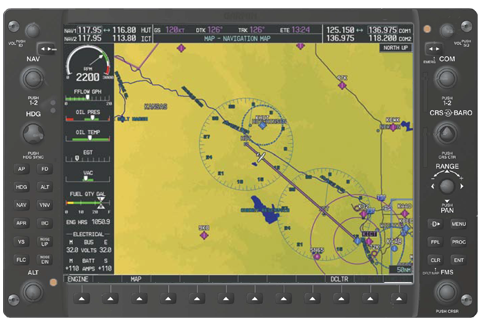

Normalement l'affichage des paramètres moteurs EIS est présenté sur la partie gauche du MFD

MFD Engine

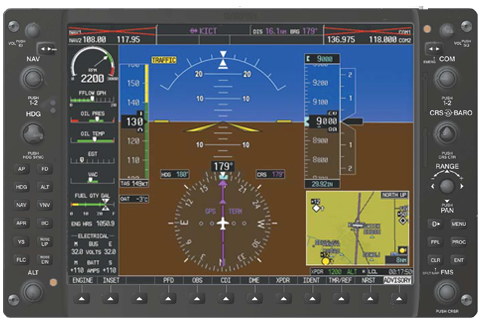

En cas de panne du MFD ou en mode "réversion" les écrans sont reconfigurés et l'affichage des paramètres moteurs EIS est présenté sur la partie gauche du PFD

PDF engine

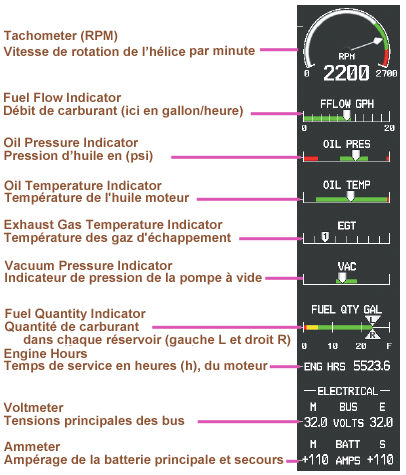

Ci-dessous présentation des paramètres moteur en mode normal.

Engine display

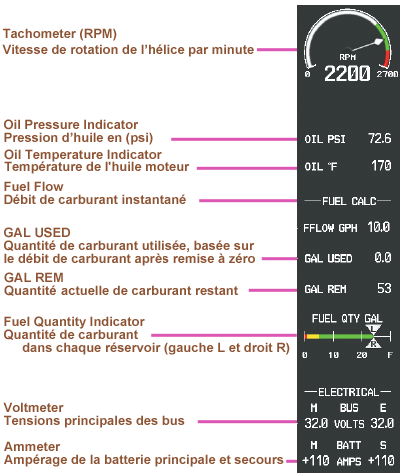

Il est possible en changeant de page d'obtenir des renseignements plus précis sur la pression et la température d'huile, la consommation et la quantité de carburant.

Engine affichage
