INSTRUMENTS  E  F  I  S  du   CESSNA 172

AUDIO PANEL



Présentation du panneau audio

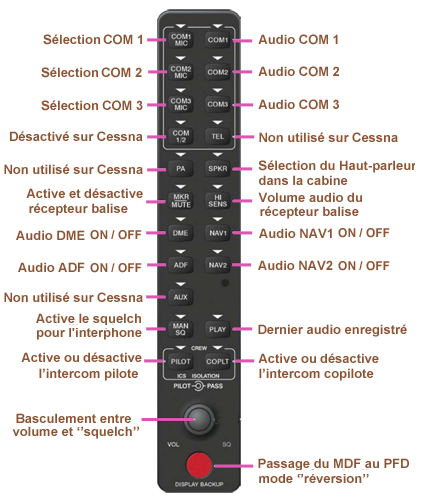

Le panneau d'audio comporte des contrôles pour trois groupes importants de fonctions :
- Communication
- Navigation
- Interphone ICS
L'annonciateur triangulaire au-dessus de chaque clé s'allume, quand la fonction correspondante est sélectionnée.

Audio panel

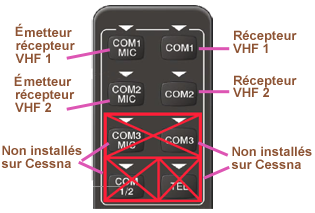

En appuyant sur la touche COM1-MIC on sélectionne la VHF 1 en fonction émission/réception.
En appuyant sur la touche COM2-MIC on sélectionne la VHF 2 en fonction émission/réception.
Une seule VHF en émission/réception peut être sélectionnée à la fois.
En appuyant sur la touche COM1 on sélectionne la réception de la VHF 1.
En appuyant sur la touche COM2 on sélectionne la réception de la VHF 2.

Audio panel VHF

PA - il permet de délivrer des messages vocaux aux passagers de la cabine. Non utilisé sur Cessna NAVIII.
SPKR - il permet d'entendre toutes les radios dans la cabine. En appuyant sur la touche SPKR on sélectionne ou désélectionne le haut-parleur de la cabine.

Audio PA SPKR

Lorsque la touche MUTE/MKR est sélectionnée, le voyant annonciateur des balises Marker s'allume et le signal audio peut être entendu sur le haut-parleur ou dans les écouteurs.
En appuyant sur la touche SENS HI on augmente la sensibilité du signal de la radiobalise.

Audio Marker

En appuyant sur les touches NAV 1, NAV 2, DME ou ADF, on sélectionne ou désélectionne la réception de l'indicatif de la balise choisie.

Audio DME ADF NAV

Le système d'intercommunication ICS propose quatre modes d'isolation : ALL, PILOT, COPILOT et CREW.
Le mode souhaité peut être activé ou désactivé à l'aide des touches pilote et copilote. Les quatre états d'isolement ICS sont possibles.

Audio InterComm

Le bouton rouge DISPLAY BACKUP permet de sélectionner toutes les informations importantes (Vol, navigation, paramètres moteur etc...) sur le même écran. Soit sur le PFD soit sur le MDF en cas de défaillance d'affichage d'un écran.

Audio Reversion ecran
