CODES   MÉTÉOROLOGIQUES

LES CARTES  ISOBARIQUES


Définition des cartes isobariques

METEO FRANCE reçoit des données digitales mondiales pour établir à partir de ces données des cartes des vents et des températures en altitude.
Les cartes sont classées en niveau de vol:

FL -   20        950hPa
FL -   50        850hPa
FL - 100        700hPa
FL - 180        500hPa
FL - 240        400hPa
FL - 300        300hPa
FL - 390        200hPa
FL - 450        150hPa
FL - 530        100hPa

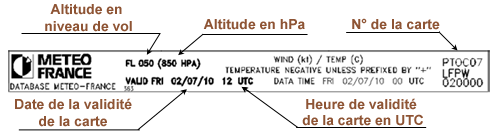

Cartouches des cartes

Comme pour les cartes TEMSI, il est conseillé de lire le cartouche avant étudier les cartes isobariques.

Valeur QNH

Représentation des vents et des températures en altitude

Sur les cartes isobariques, le pointage du vent utilise des symboles universels : Les flèches indiquent la direction du vent et le nombre de barbules sa vitesse. Une demi-barbule correspond à 5 nœuds, une grande barbule à 10 nœuds et un triangle noir à 50nœuds.

Vent direction force

La température est indiquée par des chiffres précédés ou non par le signe plus.
Exemple:   +15      Température positive en degrés Celsius
                     30      Température négative en degrés Celsius

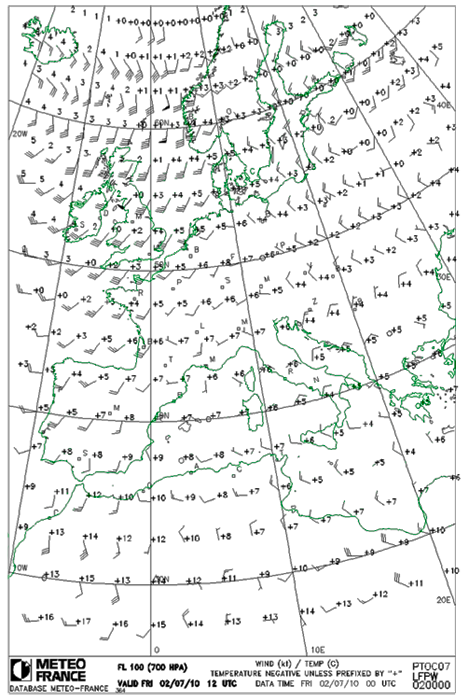

Carte FL 100      700hPa

Note: Les cartes ci-dessous proviennent du site AEROWEB de METEO FRANCE .
Les contours géographiques ont été redessinés en vert pour améliorer la lisibilité de la carte.

Valeur QNH

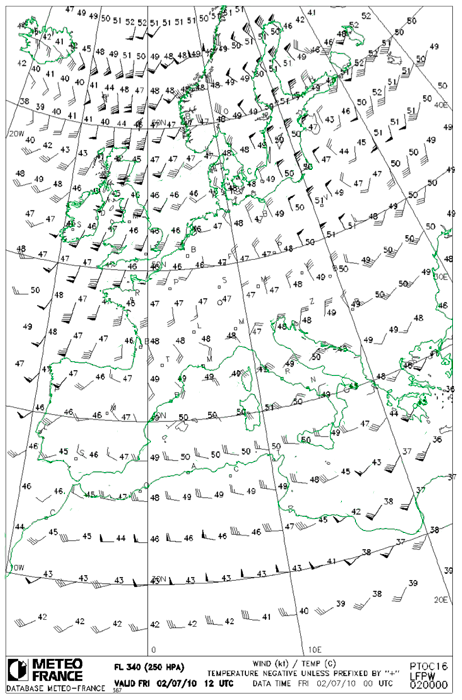

Carte FL 340      250hPa

Cette carte est intéressante à comparer avec la carte TEMSI (même jour, même heure) notamment pour l'évolution des courants jets.

Valeur QNH
